Realisatie
voetbalclub Heibos SV

  • Type:
    Voetbalkantine
Realisatie

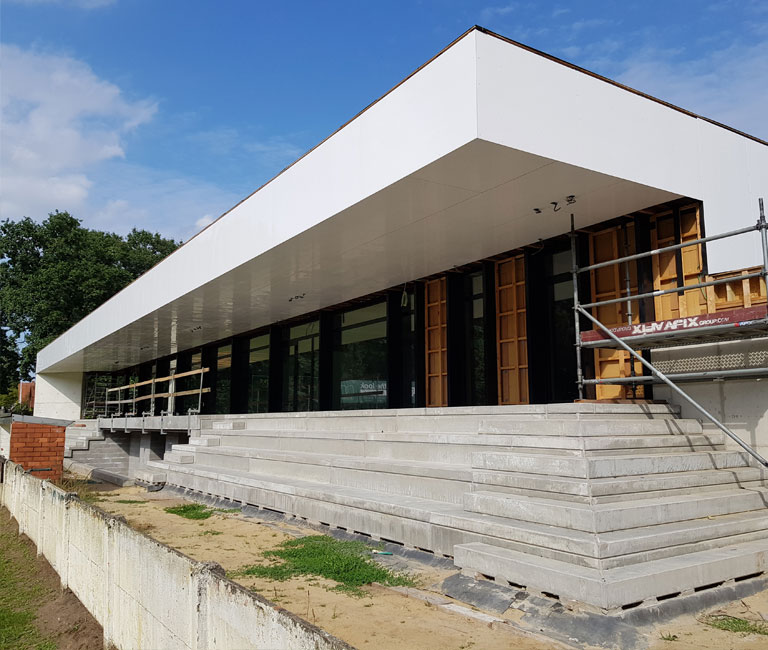

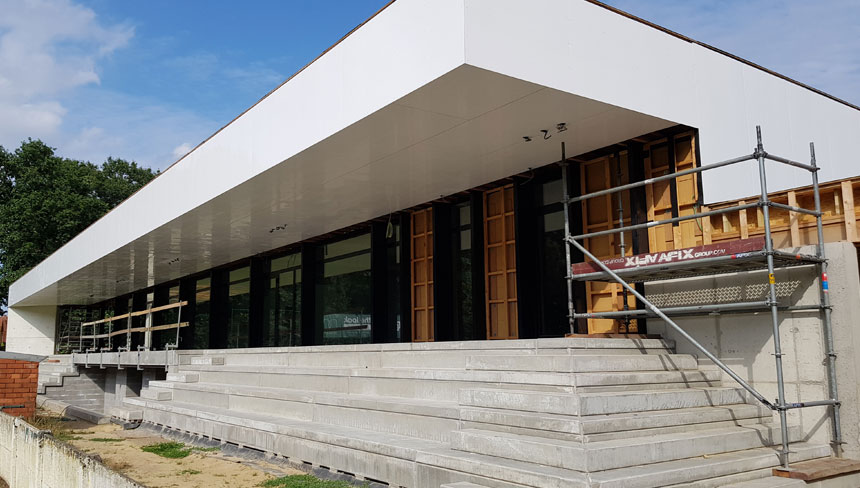

Begin 2019 startten we met de houtskeletconstructie voor de nieuwe kantine van voetbalclub Heibos in Heide – Kalmthout. Het project omvatte onder meer zo’n 680 vierkante meter dakoppervlak, wat meteen een manier was om de opslagcapaciteit van ons nieuwe werkhuis uit te testen. En wat bleek: waar we twee jaar eerder voor het OCMW dienstencentrum in Essen nog ruimte moesten bijhuren op andere locaties, hadden we nu meer dan ruimte genoeg.

De dakstructuur van de nieuwe kantine is opgebouwd uit 13 glulambalken van bijna 15 meter lang en tot 80 cm hoog, waartussen een tachtigtal dakpanelen zijn gelegd. Ter ondersteuning van deze balken zijn in totaal 32 stalen kolommen geplaatst.

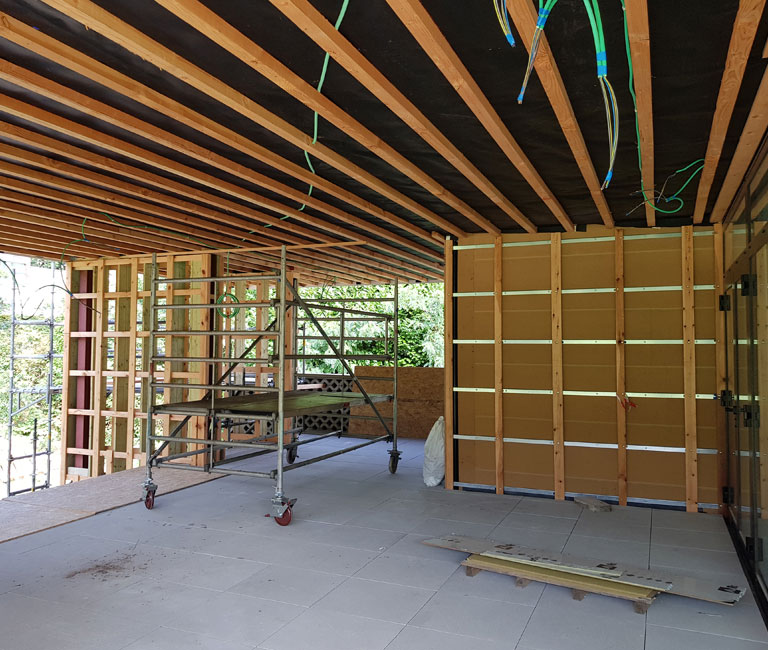

In een tweede fase, begonnen in juni 2019, hebben we de leidingspouw geïsoleerd en de binnenwanden dichtgezet met OSB. Deze OSB zal achteraf worden geschilderd en fungeren als eindafwerking. Daarnaast werden ook de plafondlatten geplaatst en het plafond gelegd (Heraklith A2 afbouwpanelen).

Wandopbouw

  • Houtvezelplaat (Steico Universal) 22 mm – λ 0,048 W/mK
  • Houtskeletconstructie – grenen stijl- en regelwerk 38x140 mm
  • Isolatie met cellulose 140 mm – λ 0,038 W/mK
  • Osb3-plaat 12,5 mm, naden afgetapet
  • Leidingspouw 63 mm geïsoleerd met 6 cm minerale wol – λ 0,035 W/mK
  • Osb3-plaat 12,5 mm

Opbouw plat dak (schuin aflopend):

  • Osb-plaat 18 mm
  • Vloerelementen met Steico liggers 60 x 240 mm, geplaatst tussen glulambalken
  • Plafondlatten
  • Heraklith A2 afbouwpanelen 60 x 120 mm
